Как работают водогрейные котлы отопления «Буржуй-К» – инструкция по эксплуатации

Содержание

Вступление

1. Первая топка

2. Особенности топки водогрейного котла

3. Как регулировать температуру в водогрейных котлах?

4. Чистка котла

5. Техническое обслуживание водогрейного котла

Вступление

Тепловые водогрейные котлы пиролизного типа – оборудование, к которому следует относиться со всей серьезностью. Ведь только правильная эксплуатация этого агрегата поможет добиться желаемого результата и обогреть дом, офисное помещение, склад. При нарушении работы водогрейного котла из-за неправильной растопки или некорректной установки любого из элементов системы отопления могут возникнуть печальные последствия: например, снижение мощности или закоксованность внутренних поверхностей котла.

Итак, допустим, подключение водогрейного котла к системе прошло успешно. Настало время первой топки.

Поэтапная схема растопки водогрейного котла:

1. Откройте дверку топки.

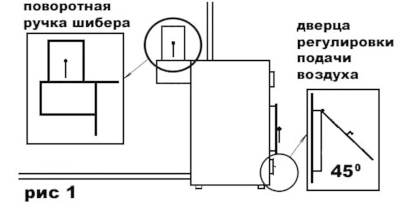

2. Установите дверцу регулировки подачи воздуха под 45º (рис. 1).

3. Откройте заслонку в дымоотводящем патрубке полностью, чтобы добиться максимальной тяги (шторный шибер следует вытащить полностью).

4. Возьмите немного бумаги и щепы, положите внутрь и подожгите.

5. Как только огонь слегка разгорится, подкиньте два-три полена небольшого размера.

6. Закройте дверцу топки.

7. Проследите, чтобы огонь хорошо разгорелся и закройте примерно третью часть топки дровами, после чего закройте дверку.

8. Проверьте температуру водогрейного котла.

9. Спустя 5-10 минут откройте дверку топки и заполните ее дровами полностью. Максимумом является верхний уровень дверки. Не забудьте плотно закрыть дверцу топки.

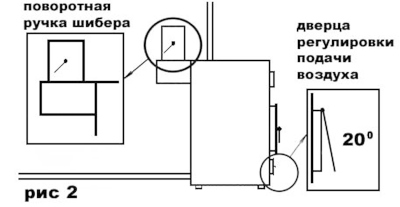

10. Как только вы это сделали, прикройте на половину дверцу регулировки подачи воздуха (рис. 2). Следите, чтобы через воздушный зазор не выхлапывался дым; если это происходит, то прикройте еще.

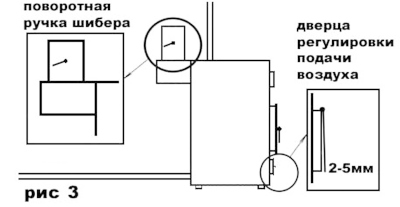

11. После нагрева воздушных масс прикройте дверцу регулировки подачи воздуха, оставив воздушный зазор около 3-5мм (рис. 3), и закройте на половину заслонку в дымоотводящем патрубке. Это обеспечит правильную работу водогрейного котла с максимальной эффективностью.

12. Когда в топке останется меньше 1/10 части от полной загрузки, можете слегка приоткрыть дверцу регулировки подачи воздуха на 5мм до полного сгорания дров или доложить новую партию.

13. Перед повторной закладкой топлива откройте заслонку в дымоотводящем патрубке полностью, а дверцу регулировки подачи воздуха приоткройте. Надо выждать 2-3 минуты и снова открыть дверку топки, чтобы доложить топливо.

14. Если вы доложите в 3 раза больше топлива, чем находится в топке, то на 5-10 минут приоткройте дверцу регулировки подачи воздуха под 30-45º относительно вертикали (рис 1). После снова верните дверцу регулировки подачи воздуха в положение 3-5мм зазора (рис. 3).

15. Если вы доложите топлива менее половины полной загрузки топки, то не нужно ничего регулировать.

16. После того, как все дрова сгорели, остаются пеплообразные угли. Их достаточно вынимать из котла раз в 3 - 4 дня при интенсивной эксплуатации стационарного водогрейного котла.

17. Пока угли тлеют вы в любой момент можете доложить топливо и снова разжечь огонь.

18. При первом запуске в течение 4-6 часов работы котла дым из дымоходной трубы будет идти темный, в дальнейшем он будет светлый при соблюдении правил эксплуатации котла.

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ТЕПЛОНОСИТЕЛЯ

Как регулировать температуру в водогрейных котлах?

Проверка работы тягорегулятора

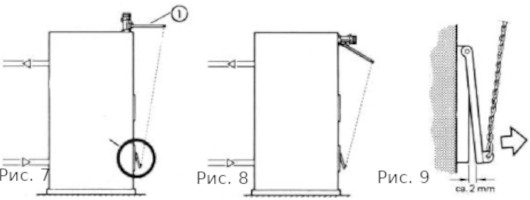

Установите ручку настройки регулятора тяги в положение, соответствующее показанию котлового термометра. Если регулятор настроен правильно, то вы увидите положение воздушной заслонки, аналогичное рис.9.

Как выполнить установку, рис. 4:

1. Снимите рычаг (1) и соединитель (2).

2. Вкрутите регулятор в котел вертикально или горизонтально (рис.5 – вертикальная установка, рис.6 – горизонтальная установка).

3. Установите рычаг (1) в обратной последовательности.

4. Закрепите винтом соединитель (2).

5. Отрегулируйте цепь (3).

Настройка регулятора температуры водогрейного котла

• Нагрейте котел до 60ºС и удерживайте стабильный уровень температуры минимум полчаса.

• Установите ручку настройки регулятора в положение, соответствующее показанию котлового термометра: при вертикальном монтаже (рис.5) – белые цифры, при горизонтальном (рис.6) – черные.

• Отрегулируйте цепь так, чтобы щель была не более 2 мм (рис.9).

• При снижении температуры воды регулировочная дверца открывается от натяжения цепочки, при повышении температуры – соответственно, закрывается.

Чистка котла

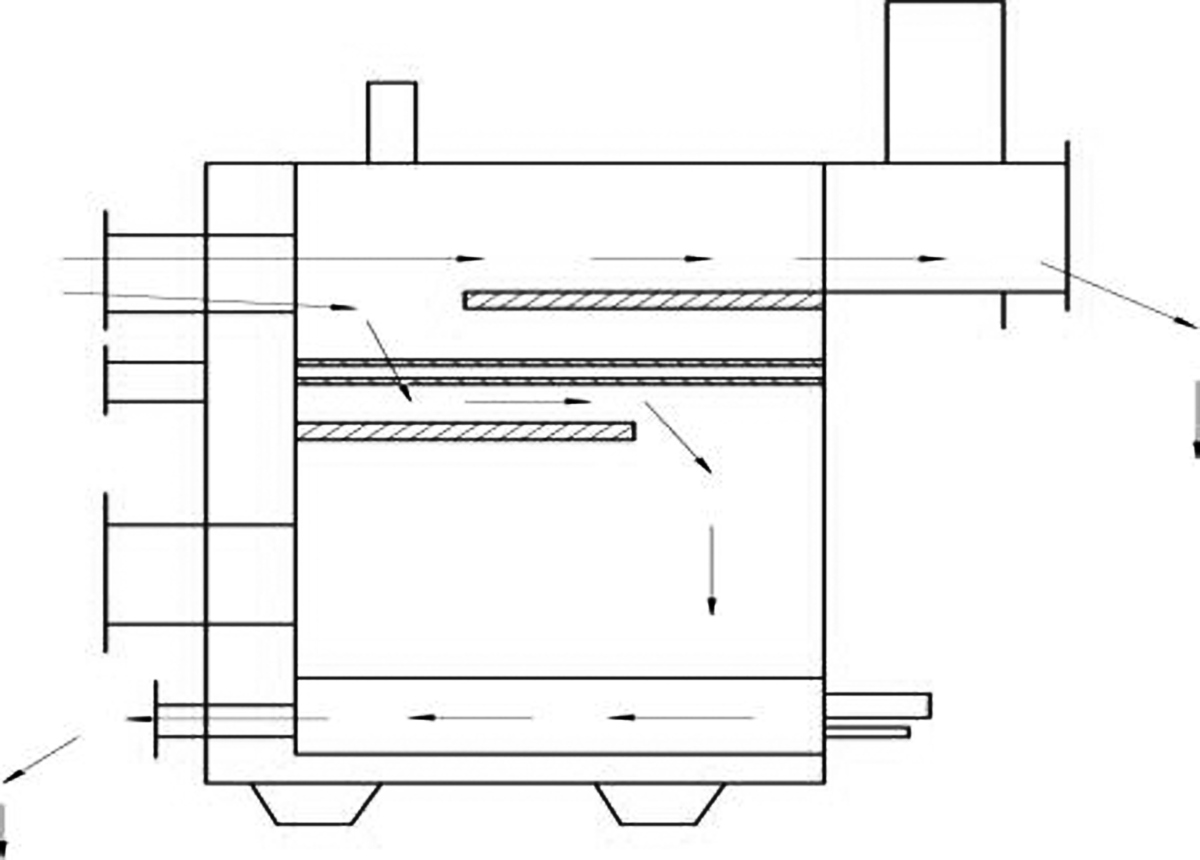

Зольную камеру водогрейного котла для сохранения его мощности необходимо регулярно чистить. В противном случае большое количество золы будет препятствовать поступлению воздуха для горения под колосниковую решетку. На схеме обозначены направления чистки котла от зольного налета.

Сколько раз в месяц чистить котел – зависит от выбранного топлива и степени загрязнения рабочих камер. Толщина зольного налета на полках камер должна быть в пределах 15 мм. В конце отопительного сезона нужно обязательно прочистить все рабочие элементы котла от шлака и золы.

Техническое обслуживание водогрейного котла

• Допускается к обслуживанию только взрослый человек, изучивший данное руководство по обслуживанию и эксплуатации.

• Ремонт, как и монтаж водогрейного котла, должны выполнять квалифицированные специалисты с соответствующей лицензией.

• Через неделю после первого запуска котла следует тщательно осмотреть все внутренние камеры котла. При правильной работе оборудования не должно быть зольных и смолянистых отложений более 4 мм. Если же они присутствуют, нужно проверить правильность установки и эксплуатации водогрейного котла.

• Минимум 1 раз в месяц оборудование должно проходить профилактический осмотр.

• Собственник оборудования обязан содержать котел чистым и технически исправным.

• Если котел отключается на зиму, необходимо слить всю воду через дренажный кран. Это предотвратит замерзание жидкости.

• Перед сезоном отопления проверьте дымоход и при необходимости прочистите его. Уберите мусор и пыль вокруг и под котлом.

• Чтобы котел работал исправно и экономично, заполняйте систему отопления чистой водой с жесткостью до 2 мг.экв/л.

• Еженедельно проверяйте, чтобы воды было достаточно в системе.
